2ch 100MHz 2GS/s デジタルオシロスコープ＆ロジックアナライザ
OWON MSO8102T
先進技術と独創的な製品が魅力のOWON
OWONは中国LILLIPUT TECHNOLOGY社のメインブランドです。設計、品質に優れたその製品は、ハーバード大学、千葉大学その他様々な教育・研究機関、通信・工業施設で使用されています。

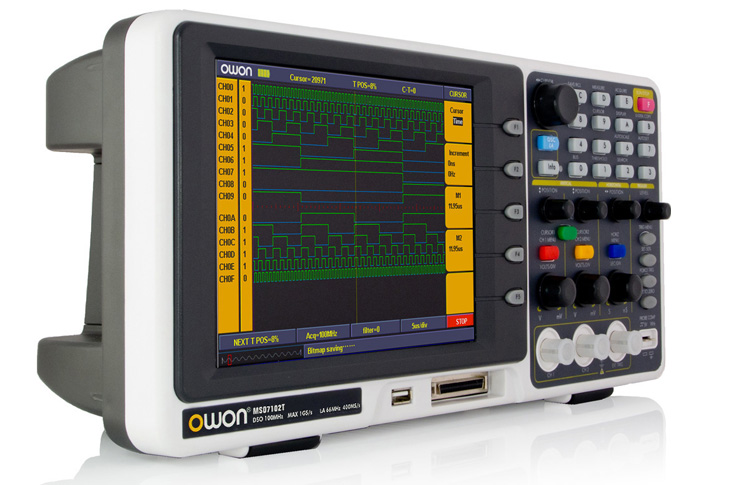

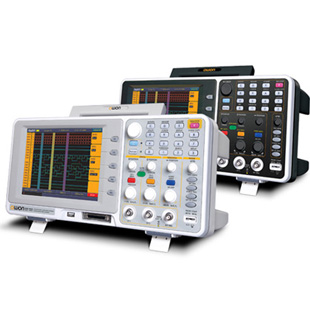

 ロジアナ付高性能デジタルオシロMSOシリーズ
ロジックアナライザオシロスコープMSOシリーズはOWONの独創的なアイディアと先進技術によってデジタルオシロスコープ機能にロジックアナライザを組み込みました。プロフェッショナル技術者の為の究極のオールインワン測定器です。

約2kgの小型軽量の筐体に超大型の8インチカラーディスプレイを採用しました。ロジックアナライザ機能では、バストリガ、ステートトリガ、データアライメントトリガなどの多彩なトリガ機能をサポートすると共に、データ波形コールバック機能、データ波形サーチ機能や、HEX、DEC記述に対応するなど、組み込みシステム設計者向けのデバッグ機能を充実させました。
　

画像をクリックすると大きい画像をご覧になれます。
通常小売価格：130,000円　→　ワールド無線特価：110,000円　[3年間長期メーカー保証]
　　 　 お取り寄せ(3〜4営業日)
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
■仕様・性能比較表

 モデル名  MSO5022S     MSO7102T  MSO7102TD  MSO8102T  MSO8202T
 バンド幅  25MHz  100MHz  100MHz  200MHz
 メモリー長  6Kpts  2Mpts
 サンプルレート(リアルタイム)  100MS/s  1GS/s (500MS/s 2チャンネル)  2GS/s (1GS/s 2チャンネル)
 水平スケール(S/div)  5ns/div-100s/div
 1-2.5-5ステップ		  2ns/div-100s/div  1-2-5ステップ  1ns/div-100s/div
 1-2-5ステップ
 立ち上がり時間  14ns以下  3.5ns以下  1.7ns以下
 チャンネル  2チャンネル + 外部トリガ
 ディスプレー  7.8''カラー液晶
 STN ディスプレー		  8.0'' カラーTFTディスプレー
 寸法  370mm(L)x180mm(H)x120mm(W)
 重量  2.2kg

オシロスコープ仕様
 モデル名  MSO5022S  MSO7102T  MSO7102TD  MSO8102T  MSO8202T
 バンド幅  25MHz  100MHz  100MHz  200MHz
 サンプルレート(リアルタイム)  100MS/s  1GS/s (500MS/s 2チャンネル)  2GS/s (1GS/s 2チャンネル)
 立ち上がり時間  ≦14ns  ≦3.5ns  ≦1.7ns
 ディスプレー  7.8''カラー LCD,
 STN ディスプレー		  8.0'' カラーTFTディスプレー
 チャンネル  2チャンネル + 外部トリガ
 水平軸スケール (s/div)  5ns/div-5s/div  ステップ 1-2.5-5  2ns/div-100s/div,ステップ 1-2-5  1ns/div-100s/div
 ステップ 1-2-5
 DC 精度(平均)  平均>16:±(3%読み取り値+0.05div)  △V
 垂直軸感度  5mV/div -5V/div  2mV/div -10V/div
 DC ゲイン精度  ±3%
 垂直軸分解能 (A/D)  8 ビット(2 チャンネル同時)
 補間  (sin x)/x
 最大入力電圧  300V (DC + AC
 PK-PK)		  400V ( DC + AC PK-PK )
 入力インピーダンス  1MΩ±2%　20pF±3pF と並列
 プローブ減衰係数  1X，10X，100X，1000X
 トリガモード  エッジ, ビデオ, オルタネート,パルス,スロープ
 収集モード  ノーマル, ピーク検出, 平均
 保存長  各チャンネル最大 6K ポイント  最大 2M ポイント
 波形保存  4 波形
 自動計測  Vpp,Vavg,RMS,周波数,周期,Vmax,Vmin,Vtop,Vbase,Width,オーバシュート,プレショット
 ,立ち上がり時間,立ち下がり時間,+Width,-Width,+Duty,-Duty, Delay A→B、 Delay A→B
　
 波形演算  ＋, -, ×, ÷,FFT
 電源  100-240V ACRMS,50Hz/60Hz,CAT
 リサージュ図  Bandwidth  25MHz  100MHz  200MHz
 Phase
 difference		  ±3 °
 通信インターフェース  USB,USB フラッシュディスク保存サポート
 ヒューズ  1A, T グレード, 250V

ロジックアナライザ仕様
 モデル名  MSO5022S  MSO7102T  MSO7102TD  MSO8102T  MSO8202T
 サンプルレート
  (リアルタイム)		  20S/s-100MS/s  20S/s-400MS/s
 バンド幅  33MHz  66MHz
 チャンネル  16
 レコード長  4M/チャンネル
 入力インピーダンス  1MΩ±2%
 トリガモード  エッジトリガ、バストリガ、ステートトリガ、データアライメントトリガ、データ幅トリガ、分散キュートリガ
 トリガ位置設定  プレトリガ、ミッドトリガ、リトリガ
 閾値電圧  ±10V(4 設定)
 入力信号レンジ  ±15V
 データ検索  可能
 データシステム  2進数、10進数、16進数
 ディジタルフィルタ  0,1,2 オプション
 設定保存  10 設定
 USB フラッシュディスク保存  可能
