800×480ドット7インチTFTカラー液晶画面を搭載したニューモデル!
2ch 100MHz 1GS/s デジタルオシロスコープ ATTEN GA1102CAL
中国計測器メーカーのトップブランドATTEN
1996年に設立されたAtten Electronics社は現在中国における計測器のトップメーカーとして、日本を含め海外の多数の計測器メーカーにもOEM製品を提供し、その品質と性能は高い評価を受けています。

高性能オシロスコープGA1000シリーズ
GA1000シリーズは業界最高水準の性能と品質を誇るポータブル型デジタルストレージオシロスコープです。日本国内の10万円〜30万円クラスの機種と同等のスペックを誇り、お客様の様々なご用途にお応えします。

16bitフルカラー、800×480ドット7インチTFTカラー液晶ディスプレイを搭載し、従来機よりもより高精細な大画面で使いやすくなったニューモデルです。殆どの操作は前面パネルで行う事ができます。画面のメニュー言語は様々な言語に切り替え可能で、もちろん日本語メニューも搭載しています。 大画面化にも関わらず従来機よりも更なる小型軽量化に成功しました。どこにでも持ち運びが簡単です。

■2チャンネル デジタルオシロスコープ
■エッジ、パルス、ビデオ、オルタネート他、多彩なトリガ機能
■32種類の自動計測機能パラメータ
■デジタルフィルター
■波形の加算、減算、かけ算、FFT演算機能
■使いやすいポップアップメニュー表示機能
■7インチTFTカラー液晶表示
■USB Host、USB Device、RS232C端子

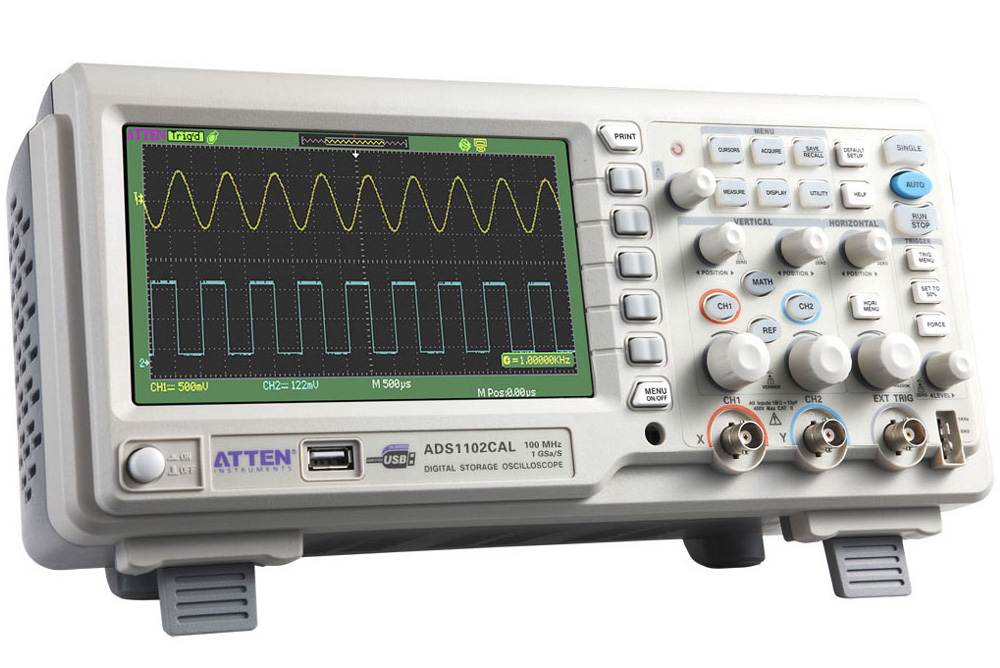

画像をクリックすると大きい画像をご覧になれます。
※画像はADS1102CALですが当機種と外観は同じです。
通常小売価格:70,000円 → ワールド無線特価:51,800円 [3年間長期メーカー保証]
   お取り寄せ(3〜4営業日)



◆◆◆当シリーズモデルをお求めいただいたお客様からのメッセージ◆◆◆

●今回は、ATTEN社製100MHzデジタルオシロスコープを購入しました。私は定年退職したばかりですが在職中は国内の計測器メーカーに勤めていました関係から測定器の見る目は、やはり厳しく見てしまいます。ただ、個人で測定器を購入するとなると金銭面でローコストに物に目が行きます。しかし性能は譲れない所もあり中古も探しましたが、良いものが無かったり見つかっても、すぐ商談中に入ったり、成約してしまったりで困っていました。ネットで探している中、御社で取り扱っておられるオシロスコープが目に入り価格、性能面で私の要望にフィットしました。ただ、生産国が中国と品質面とカタログ性能が満足しているのかが非常に心配でした。 品物は、先ほど自宅に届きましたが、品物を見て安心しました。保証書は揃っているし、検査カードに検査員の印が押してあり製品も想像以上でした。 早速電源を入れてチェックをしました。垂直軸精度、水平軸精度は正確に調整がされています。外観もまったく傷も無く、すべてに満足です。ありがとうございました。
(ADS1102CAご購入 Jun様)


■仕様・性能比較表
Model GA1042CAL GA1062CAL GA1102CAL  GA1202CAL
Bandwidth 40MHz 60MHz 100MHz  200MHz
Channel 2CH
Real Time Sampling Rate 1GS/s(1CH),500MS/s(2CH) 2GS/s(1CH),
1GS/s(2CH)
Equivalent Sampling Rate 50GS/s

Memory Depth

40Kpts
Rise time 5.8ns 5.8ns 3.5ns  1.7ns
Input Impedance 1MΩ‖15pF
Sec/div Range 4ns/div〜40s/div
Roll :100ms〜50s/div
XY Mode Phase Error:±3 degrees
Support the sampling rate:5kS/s to 500MS/s(in a 1-2-5 sequence)
Vertical Sensitivity 2mV〜5V/div
Display 16bit Full Color 7"TFT(800*480)
Vertical Resolution 8bit
Waveform Capture Rate The highest capture rate exceed 1000 times/sec
Input Coupling DC ,AC ,GND
Input Max Voltage 400V(Vp-p)
Trigger Types Edge, Pulse, Video, Slope, Alternative and Delay
Trigger Modes Auto, Normal ,Single
Trigger Source CH 1,CH 2, Ext,Ext/5,AC Line
Save/Recall Provide two group reference waveforms ,twenty groups capture waveforms and twenty groups internal save/recall function and USB flash drive Save/Recall function
Auto Measure Types Vpp,Vmax,Vmin,Vamp,Vbase,Cmean,Mean,Vrms,Crms,ROVShoot,FOVShoot,
RPREShoot,FPREhoot,Freq,Period,Rise time,+Width,-Width,+Duty,
-Duty,BWid,Phase,FRR,FRF,FFR,FFF,LRR,LRF,LFR,LFF
USB USB Device: Support pitch bridge compatible printers and PC Remote Control
USB Host: Support USB flash drive storage
Cousor Measure Manual, Track, Auto
Sample Types Real Time, Equivalent Time
Averages 4,16,32,64,128,256
Math +,-,×,/,Invert
Window: Hamming, Blackman, Rectangular
Sampling Points:1024 point
Display Model Main, Window ,Window Zoom, Roll, X-Y
Menu Display 2S,5S,10S,20S,Infinite
Display Language Japanese, English, Simplified Chinese, Traditional Chinese, Arabic French,
German, Russian, Spanish, Portuguese, Korean
Power Source Voltage 100〜240VAC,47〜440Hz,50VA Max
Size and Weight 313mm×108mm×142mm, about2.1kg
Accessories Passive Probe×2(1:1,10:1), Software CD-ROM, Power Cord, USB cable, User Manual
※付属説明書、ソフトウェアは英語となります。画面のメニューは設定で日本語にする事ができます。
Options GPIB Communication Module, Serial Interface Communication Module, Pass/Fail interface Module
